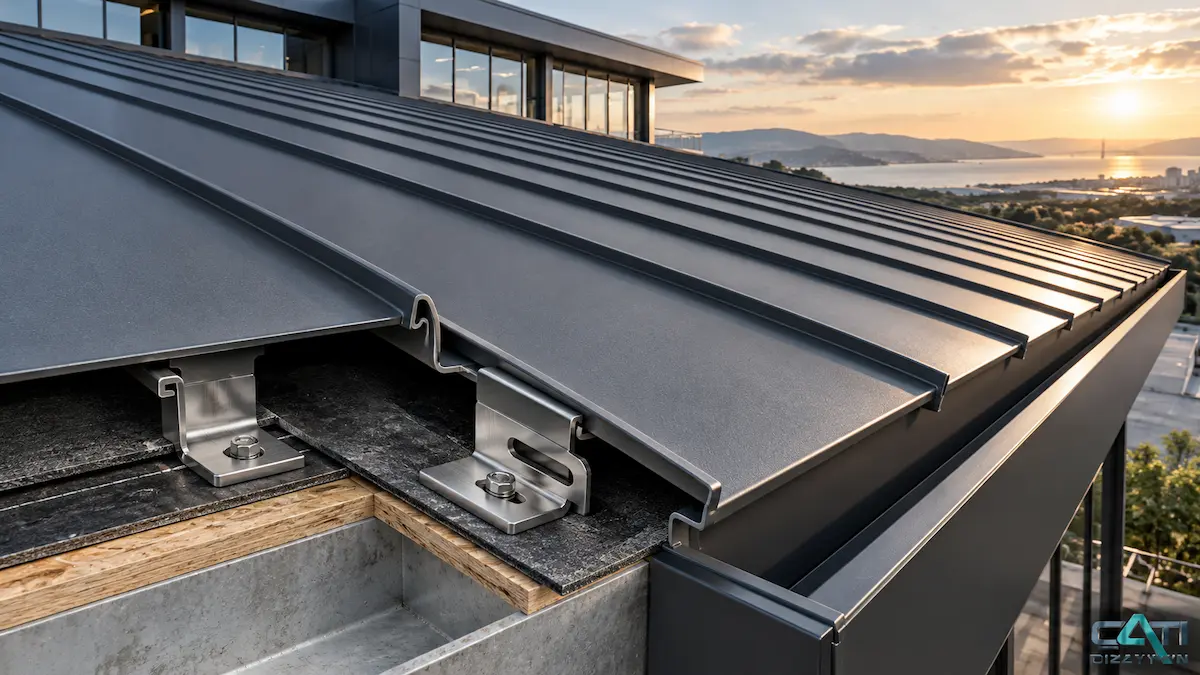

Kenet çatıda ısıl genleşme, metal kaplama levhalarının sıcaklık artışında uzaması, sıcaklık azaldığında ise büzülmesidir. Bu doğal hareketin kontrol edilmesinde sabit ve kayar klipsler önemli rol oynar. Doğru tasarlanmış klips düzeni, metal panellerin gerekli hareketine izin verirken kaplamanın çatıya güvenli biçimde bağlanmasına yardımcı olur.
Metal kenet çatılar, modern mimaride düzgün çizgileri, farklı malzeme seçenekleri ve gizli bağlantı detaylarıyla öne çıkar. Ancak bir kenet çatının uzun ömürlü olması yalnızca metal levhanın kalitesine bağlı değildir.
Güneş ışınları altında ısınan metal paneller, gece sıcaklığının düşmesiyle yeniden büzülür. Yaz ve kış ayları arasında ise daha büyük sıcaklık farkları oluşabilir. Bu hareketlerin uygun biçimde karşılanmaması, kaplama üzerinde istenmeyen gerilmelere neden olabilir.
Kenet çatıda ısıl genleşme konusu, özellikle uzun metal panellerde, büyük çatı yüzeylerinde ve sıcaklık değişimlerinin belirgin olduğu bölgelerde dikkatle değerlendirilmelidir.
Bu yazımızda 2021 yılında yayımlanan akademik bir araştırmanın bulgularını, metal çatı üreticilerinin teknik uygulama rehberleriyle birlikte inceliyor; sabit ve kayar klips teknolojisinin kenet çatı kaplamalarındaki rolünü açıklıyoruz.
Kenet Çatıda Isıl Genleşme Nedir?
Kenet çatıda ısıl genleşme, sıcaklık değişimlerine bağlı olarak metal kaplama levhalarının boyutlarının değişmesidir. Isınan metalin boyu artarken soğuyan metalin boyu azalır.
Bu fiziksel davranış, yalnızca kenet çatılara özgü değildir. Metal cephe kaplamalarında, bağlantı elemanlarında ve çeşitli yapı bileşenlerinde de görülür.
Çatı yüzeyindeki sıcaklık, her zaman dış hava sıcaklığıyla aynı değildir. Güneş ışınımı, yüzey rengi, rüzgâr ve diğer çevresel koşullar metal kaplamanın sıcaklığını etkileyebilir.
Metal levhaların genleşme miktarı üç temel değişkene bağlıdır:
- Malzeme: Alüminyum, çelik, bakır ve çinko gibi metallerin ısıl genleşme özellikleri farklıdır.
- Panel uzunluğu: Aynı sıcaklık farkında daha uzun levhalarda daha büyük toplam boy değişimi oluşabilir.
- Sıcaklık farkı: Metalin başlangıç ve son sıcaklığı arasındaki değişim, genleşme veya büzülme miktarını belirler.
Önemli olan genleşmeyi tamamen engellemek değil, bu hareketin çatı sisteminde kontrollü biçimde gerçekleşmesini sağlamaktır.
Kenet Çatıda Isıl Genleşme Üzerine Akademik Araştırma
Mingming Wang, Tong Ou, Zhiyong Xin, Dayang Wang ve Yongshan Zhang tarafından hazırlanan “Mechanical Behavior and Fatigue Failure Analysis of Standing Seam Aluminum Alloy Roof System Under Temperature Effect” başlıklı araştırma, 2021 yılında Journal of Building Engineering dergisinde yayımlanmıştır.
Araştırma, alüminyum alaşımlı kenet çatı sistemlerinin farklı sıcaklık ve sınırlandırma koşullarındaki mekanik davranışlarını incelemektedir.
Çalışmada sıcaklık etkisi altındaki yer değiştirmeler, gerilme yoğunlaşmaları ve bağlantı koşullarının sistem davranışına etkileri değerlendirilmiştir.
Deneysel sonuçlar, incelenen sistemde ısıl hareket ve gerilme birikiminin dikkate alınması gereken büyüklüklere ulaşabildiğini göstermektedir. Çalışmada belirli deney koşulları için yaklaşık 20,42 mm’ye ulaşan yatay yer değiştirme bildirilmiştir.
Bu değer, araştırmanın kullandığı numuneler ve deney koşullarıyla sınırlıdır. Her kenet çatının 20,42 mm hareket edeceği anlamına gelmez.
Araştırmanın metal kenet çatı uygulamaları bakımından en önemli mesajı, sıcaklık değişimlerinin kaplama levhası ve bağlantı düzeni üzerindeki mekanik etkilerinin ihmal edilmemesi gerektiğidir.
Kaynak: Journal of Building Engineering, 44 (2021), 103001. DOI: 10.1016/j.jobe.2021.103001.
Metal Kenet Çatı Panelleri Neden Hareket Etmelidir?
Metal levhalar sıcaklığa bağlı olarak uzayıp kısalırken bağlantı elemanları bu hareketi tamamen engellerse sistem içinde ek gerilmeler oluşabilir.
Uygulama koşullarına bağlı olarak bu gerilmeler, metal yüzeylerde dalgalanma, bağlantılarda zorlanma veya birleşim detaylarında deformasyon riskini artırabilir.
Bu nedenle bazı metal kenet çatı sistemlerinde sabit bağlantılar ile hareket kabiliyeti sağlayan kayar bağlantılar bir arada kullanılır.
Buradaki amaç, metal levhanın çatı üzerinde kontrolsüz biçimde hareket etmesi değildir. Sabit bölgeyle konumu belirlenen kaplamanın diğer bölgelerde hesaplanan ısıl hareketi karşılayabilmesidir.
Kenet çatıda ısıl genleşme doğru yönetildiğinde, metal kaplamanın bağlantı sistemiyle uyumlu çalışması desteklenir.
Kenet kaplamasının genel yapısını öğrenmek için kenet çatı nedir ve nasıl uygulanır rehberimizi inceleyebilirsiniz.
Sabit Klips Nedir ve Ne İşe Yarar?
Sabit klips, kenet çatı levhasının belirlenen bölgede boyuna hareketini sınırlandırarak kaplamanın konumunun korunmasına yardımcı olan bağlantı elemanıdır.
Sabit bölgenin yeri, seçilen sistemin teknik özellikleri ve çatı geometrisi dikkate alınarak belirlenir.
Örneğin bazı sistemlerde sabit klips bölgesi mahyaya yakın düzenlenebilir. Ancak bütün çatılarda sabit noktanın mutlaka mahyada olması gerektiği düşünülmemelidir.
Çatı eğimi, levha uzunluğu, geçiş noktaları ve üreticinin uygulama kuralları sabit bölgenin konumunu etkileyebilir.
Sabit klipslerin görevi yalnızca hareketi sınırlandırmak değildir; seçilen bağlantı sistemine göre kaplama üzerindeki yüklerin güvenli aktarımına da katkıda bulunurlar.
Sabit klips sayısı ve yerleşimi, sahada tahmine dayalı biçimde belirlenmemelidir.
Kayar Klips Nedir ve Nasıl Çalışır?
Kayar klips, metal kenet panelin bağlantı güvenliğini sürdürürken belirlenen yönde ısıl hareketine izin verecek biçimde tasarlanan bağlantı elemanıdır.
Uygun kayar klipslerde metal levha, sıcaklık değişimlerine bağlı olarak bağlantı düzeni içinde sınırlı ve kontrollü biçimde hareket edebilir.
Bu hareketi sağlayan mekanizma, kullanılan ürünün tasarımına göre değişir.
Bazı bağlantılarda hareketli bir dil veya parça bulunurken, diğer sistemlerde farklı kayma mekanizmaları kullanılabilir.
Kenet çatıda ısıl genleşme açısından kayar klipsin doğru çalışması için şu özellikler önemlidir:
- Kenar ve kenet geometrisiyle uyumlu olması,
- Gerekli hareket mesafesini sağlayabilmesi,
- Metal kaplama kalınlığına uygun seçilmesi,
- Üreticinin belirlediği bağlantı düzeniyle uygulanması,
- Rüzgâr ve diğer tasarım yüklerine ilişkin gereksinimleri karşılaması,
- Malzeme uyumu ve korozyon koşullarının değerlendirilmesi.
Kayar klips, yalnızca uzun panel kullanıldığı için rastgele eklenen yardımcı bir parça değildir. Çatı sisteminin bağlantı tasarımının önemli bir bileşenidir.
Sabit Klips ve Kayar Klips Arasındaki Farklar
Metal kenet çatı sistemlerinde sabit ve kayar klipsler, farklı işlevler üstlenebilir. Uygun bağlantı düzeni bu işlevlerin birlikte çalışmasına dayanır.
| Özellik | Sabit Klips | Kayar Klips |
|---|---|---|
| Temel işlev | Panelin belirlenen bölgedeki konumunu korumak | Panelin kontrollü ısıl hareketine izin vermek |
| Boyuna hareket | Bağlantı bölgesinde sınırlandırılır | Ürünün izin verdiği hareket aralığında karşılanır |
| Yerleşim | Projede tanımlanan sabit bölgede | Hareketin karşılanması gereken bölgelerde |
| Seçim kriteri | Yükler, sistem geometrisi ve sabit bölge düzeni | Yükler, gereken hareket mesafesi ve sistem uyumu |
| Yanlış uygulama riski | Uygunsuz kısıtlama ve gerilme birikimi | Yetersiz hareket veya güvenli olmayan bağlantı |
| Teknik gereksinim | Üretici şartlarına uygun konum ve sabitleme | Üretici şartlarına uygun hareket ve sabitleme |
Bu tablo genel çalışma prensiplerini açıklamaktadır. Her üreticinin klips tasarımı ve uygulama yöntemi aynı değildir.
Çatı Dizayn’ın mevcut kenet çatı teknik detayları ve uygulama katmanları rehberinde de sabit ve kayar klips karşılaştırmasını inceleyebilirsiniz.
Kenet Çatıda Isıl Genleşme Nasıl Hesaplanır?
Kenet çatıda ısıl genleşme miktarının yaklaşık hesabında doğrusal genleşme bağıntısından yararlanılabilir.
ΔL = α × L × ΔT
Formüldeki değişkenler şunlardır:
- ΔL: Levhanın boyundaki değişim.
- α: Kullanılan metalin doğrusal ısıl genleşme katsayısı.
- L: Başlangıç panel uzunluğu.
- ΔT: Metal levhanın sıcaklık değişimi.
Örneğin 10 metre uzunluğundaki alüminyum bir panel için doğrusal genleşme katsayısını yaklaşık 23 × 10⁻⁶ /°C ve sıcaklık değişimini 50°C kabul edelim.
ΔL = 23 × 10⁻⁶ × 10.000 mm × 50 = 11,5 mm
Bu varsayımsal örnekte panelin serbest boy değişimi yaklaşık 11,5 mm olur.
Ancak gerçek klips hareket mesafesi yalnızca bu toplam değere bakılarak seçilmez. Sabit bölgenin yeri, hareket yönü, sıcaklık aralığı, bağlantı mekanizması ve montaj koşulları da değerlendirilmelidir.
Örnekteki katsayı yaklaşık bir mühendislik değeridir; projede kullanılacak ürünün gerçek malzeme özellikleri esas alınmalıdır.
Uzun Metal Panellerde Isıl Hareket Neden Daha Önemlidir?
Aynı malzeme ve sıcaklık değişimi için panel uzunluğu arttıkça toplam boy değişimi de artar.
Örneğin aynı alüminyum malzeme ve 50°C sıcaklık farkı için hesaplanan teorik boy değişimleri şu şekildedir:
| Panel Uzunluğu | Yaklaşık Serbest Boy Değişimi |
|---|---|
| 3 metre | 3,45 mm |
| 6 metre | 6,90 mm |
| 10 metre | 11,50 mm |
| 15 metre | 17,25 mm |
Bu tablo örnek hesaplama içindir. Belirtilen panel uzunluklarının her kenet sistemi için uygun olduğu veya aynı klips düzeninin kullanılabileceği anlamına gelmez.
RHEINZINK’in çift kenet sistemine ilişkin teknik bilgilerinde de standart panel uzunlukları ve daha uzun paneller için özel uygulama gereksinimleri birbirinden ayrılmaktadır.
Bu nedenle özellikle uzun panel hatlarında kenet çatıda ısıl genleşme kontrolü, montaj öncesinde planlanmalıdır.
Sabit Nokta ve Hareketli Bölge Nasıl Belirlenir?
Metal kenet çatıda sabit bölgenin yeri, panelin hareket edeceği yönü ve hareket mesafesinin dağılımını etkiler.
Uygun konum, çatı eğimi ve diğer uygulama koşullarına bağlıdır.
RHEINZINK’in teknik rehberinde sabit klips bölgelerinin çatı eğimine ve panel uzunluğuna göre farklı konumlarda düzenlenebildiği gösterilmektedir.
Bu nedenle sabit nokta için bütün çatılara uygulanabilecek tek bir konum kuralı verilmesi doğru değildir.
Özellikle aşağıdaki bölgeler değerlendirilmelidir:
- Mahya ve saçak ilişkisi,
- Dere ve parapet bağlantıları,
- Çatı penceresi veya diğer geçişler,
- Panel boyu ve kenet yönü,
- Çatı eğimi ve sistemin üretici şartları.
Hareketli bölgelerdeki klipslerin kayma yönü ve kapasitesi, sabit bölge kararına uygun olmalıdır.
Metal Kenet Çatılarda Isıl Genleşme ve Sızdırmazlık İlişkisi
Kenet çatı kaplamasının su yönetimi ile ısıl hareket davranışı birbirinden bağımsız değildir.
Metal levhaların sıcaklık değişimlerinde hareket etmesi, mahya, saçak, dere ve duvar birleşimlerinin bu harekete uygun çözülmesini gerektirebilir.
Örneğin panel hareketinin dikkate alınmadığı bir bitiş detayı, zamanla zorlanabilir veya belirli bölgelerde istenmeyen deformasyon oluşturabilir.
Bu nedenle kenet çatıda ısıl genleşme kontrolü yalnızca klips seçiminden ibaret değildir.
Kaplamanın uç detayları, bağlantı düzeni ve su tahliye çözümleri birlikte değerlendirilmelidir.
Kenet birleşimleri ve su yalıtımı hakkında kenet çatı sızdırmazlık çözümleri rehberimizden yararlanabilirsiniz.
Rüzgâr Yükü ile Isıl Hareket Birlikte Nasıl Değerlendirilir?
Metal kenet çatı bağlantılarının iki farklı gereksinimi aynı anda karşılaması gerekir: Çatı kaplaması tasarım yükleri altında güvenli biçimde yerinde kalmalı, uygun sistemlerde ise hesaplanan ısıl hareket gerçekleşebilmelidir.
Bu nedenle kayar klips kullanılması, bağlantının rüzgâr emme etkisine karşı zayıf bırakılması anlamına gelmez.
Klips türü, sayısı ve aralığı belirlenirken:
- Yapının konumu ve yüksekliği,
- Çatı geometrisi ve kenar bölgeleri,
- Metal panelin genişliği ve kalınlığı,
- Bağlantı ürününün belgelenmiş kapasitesi,
- Kaplama altındaki bağlantı yüzeyi,
- Isıl hareket gereksinimleri
birlikte değerlendirilmelidir.
Her kayar klipsin aynı rüzgâr kapasitesine veya aynı hareket aralığına sahip olduğu düşünülmemelidir.
Kenet Çatıda Isıl Genleşme Kaynaklı Olası Uygulama Hataları
Uygunsuz bağlantı tercihleri metal kaplama üzerinde zamanla çeşitli sorunlara neden olabilir.
- Yalnızca sabit bağlantı kullanmak: Hareket gerektiren panellerde boyuna genleşmeyi gereğinden fazla sınırlamak.
- Yanlış sabit bölge seçmek: Hareketin uygun olmayan birleşim noktalarına yönelmesine neden olmak.
- Yetersiz hareket aralığı seçmek: Kayar klipsin hesaplanan sıcaklık değişimlerini karşılayamaması.
- Uyumsuz klips kullanmak: Seçilen metal panelin kenet geometrisine uygun olmayan bağlantı elemanı tercih etmek.
- Panel hareketini bitiş detaylarında engellemek: Mahya, saçak ve duvar birleşimlerini hareket payı bırakmadan uygulamak.
- Rüzgâr yüklerini ihmal etmek: Isıl hareketi sağlarken bağlantı güvenliğini yeterince değerlendirmemek.
Metal yüzeyde görülen her dalgalanma yalnızca ısıl genleşmeden kaynaklanmaz. Malzeme kalınlığı, alt yüzey düzgünlüğü, montaj gerilmeleri ve farklı etkiler de değerlendirilmelidir.
Sabit ve Kayar Klips Seçiminde Uygulama Kontrol Listesi
Kenet çatı uygulaması öncesinde şu başlıkların kontrol edilmesi faydalıdır:
- Metal kaplama türü ve ısıl genleşme özellikleri belirlendi mi?
- Panel boyları ve sıcaklık aralığı değerlendirildi mi?
- Kenet geometrisiyle uyumlu klipsler seçildi mi?
- Sabit bölgenin konumu projede gösterildi mi?
- Kayar klipslerin gerekli hareket kapasitesi kontrol edildi mi?
- Rüzgâr yükleri ve bağlantı aralıkları değerlendirildi mi?
- Mahya, dere, saçak ve parapet detayları panel hareketiyle uyumlu mu?
- Üretici montaj talimatları kontrol edildi mi?
Bu kontroller, kenet çatıda ısıl genleşme nedeniyle oluşabilecek uygulama sorunlarının önceden değerlendirilmesine yardımcı olur.
Çatı Dizayn’ın Sabit ve Kayar Klips Uygulamalarına Yaklaşımı
Çatı Dizayn’ın uzmanlık alanı, metal kenet çatı kaplama sistemleri ve bu sistemlerin uygulama detaylarıdır.
Modern metal çatı uygulamalarında panel uzunluğu, kenet geometrisi, alt yüzey koşulları ve klips düzeni birbirine bağlı teknik kararlardır.
Bu nedenle sabit ve kayar klips seçimi yalnızca montaj kolaylığına göre değil, kullanılan kaplama sisteminin gereksinimlerine göre değerlendirilmelidir.
Özellikle uzun metal panel hatlarında ısıl hareketin karşılanması, bağlantı güvenliği ve su tahliye detaylarının birlikte çözülmesi önemlidir.
Çatı Dizayn’ın farklı metal kenet çatı çözümlerini kenet çatı modelleri seçimi yazımızdan inceleyebilirsiniz.
Sonuç: Kenet Çatıda Isıl Genleşme Doğru Klips Teknolojisiyle Yönetilir
Kenet çatıda ısıl genleşme, metal levhaların doğal fiziksel davranışıdır ve tamamen ortadan kaldırılması hedeflenmemelidir.
Güvenilir bir metal kenet çatı sisteminde bu hareketin uygun bağlantı ve birleşim detaylarıyla karşılanması gerekir.
2021 yılında yayımlanan akademik araştırma, sıcaklık değişimlerinin alüminyum kenet çatı sistemlerinin mekanik davranışında önemli etkiler oluşturabildiğini göstermektedir.
Metal çatı üreticilerinin teknik rehberleri ise sabit ve kayar klipslerin bu hareketin kontrol edilmesindeki rolünü açıklamaktadır.
Uzun ömürlü bir metal kenet çatı, yalnızca iyi kenetlenmiş levhalardan değil; doğru sabitlenmiş ve gerektiğinde güvenle hareket edebilen bir kaplama sisteminden oluşur.
Sıkça Sorulan Sorular
Kenet çatıda ısıl genleşme neden oluşur?
Metal levhalar sıcaklık arttığında uzar, sıcaklık düştüğünde büzülür. Bu davranış kullanılan metalin genleşme katsayısına, panel uzunluğuna ve sıcaklık farkına bağlıdır.
Sabit klips ile kayar klips arasındaki fark nedir?
Sabit klips metal panelin belirlenen bölgede konumunu korurken kayar klips, uygun sistemlerde panelin hesaplanan boyuna ısıl hareketine izin verir.
Her kenet çatıda kayar klips kullanmak gerekir mi?
Klips seçimi, ürünün bağlantı sistemine ve teknik şartlarına bağlıdır. Farklı kenet sistemlerinde hareketin karşılanma yöntemi değişebilir; her projeye tek bir klips düzeni uygulanamaz.
Kenet çatı güneşte ne kadar uzar?
Uzama miktarı metal türüne, levha uzunluğuna ve gerçek sıcaklık değişimine bağlıdır. Örneğin 10 metre uzunluğundaki alüminyum panel, varsayımsal 50°C sıcaklık artışında yaklaşık 11,5 mm uzayabilir.
Yanlış klips montajı metal çatıda dalgalanma oluşturur mu?
Isıl hareketin uygunsuz sınırlandırılması bazı uygulamalarda gerilme ve deformasyon riskini artırabilir. Ancak dalgalanmanın farklı malzeme ve uygulama nedenleri de bulunabileceği için sorun yerinde değerlendirilmelidir.
Kayar klips kullanılması kenet çatının rüzgâr dayanımını azaltır mı?
Uygun seçilmiş ve doğru uygulanmış bir kayar klips, tasarım yüklerini karşılayacak şekilde çalışmalıdır. Bağlantı güvenliği ürün kapasitesi, klips aralığı ve alt yapı koşullarıyla birlikte değerlendirilir.
Kaynaklar ve Akademik Referanslar
Akademik araştırma: Wang, M., Ou, T., Xin, Z., Wang, D. ve Zhang, Y. (2021). Mechanical Behavior and Fatigue Failure Analysis of Standing Seam Aluminum Alloy Roof System Under Temperature Effect. Journal of Building Engineering, 44, 103001.
DOI: 10.1016/j.jobe.2021.103001.
Üretici teknik kaynağı: RHEINZINK – Double Standing Seam Roofing Systems.
Uygulama kılavuzu: RHEINZINK – Standing Seam Technology, Design and Application (PDF).
Klips ve bağlantı rehberi: RHEINZINK – Standing Seam Technology Checklist (PDF).
Editör notu: Bu içerik, hakemli akademik araştırma ve metal çatı sistemlerine ilişkin üretici teknik belgelerinden yararlanılarak Çatı Dizayn Bilgi Merkezi için özgün hazırlanmıştır. Belirtilen araştırma alüminyum kenet çatı sisteminin belirli deney koşullarını incelemektedir. Klips türleri, hareket mesafeleri ve bağlantı aralıkları projeye ve üreticiye göre değişebilir. Bu yazı, uygulama projesi veya mühendislik hesap raporu yerine geçmez.
