Kenet çatı detayları, sistemin su sızdırmazlığını ve uzun ömrünü belirleyen en kritik tasarım aşamasıdır. Panel profili, klips tipi, katman sıralaması ve mahya-dere-saçak birleşim noktaları doğru çizilmediğinde, malzeme kalitesi ne kadar yüksek olursa olsun sistem zamanla sorun üretir. Bu yazı, kenet çatının teknik çizim mantığını ve uygulama katmanlarını, saha uygulamasına dönüştürülebilir bir çerçevede ele alır.
- Kenet Çatı Sistemini Oluşturan Uygulama Katmanları
- Sabit Klips ve Kayar Klips Karşılaştırması
- Tek Kilitli ve Çift Kilitli Kenet Profili Farkı
- Kenet Çatı Detaylarında Kritik Birleşim Noktaları
- Uygulama Aşamaları: Adım Adım Montaj Süreci
- Sık Yapılan Uygulama Hataları
- Kenet Çatı Detayları İçin Teknik Çizim Öncesi Kontrol Listesi
- Sıkça Sorulan Sorular
Kenet Çatı Sistemini Oluşturan Uygulama Katmanları
Kenet çatı, tek bir kaplama malzemesinden ibaret değildir; görünen metal panelin altında birbirini tamamlayan birkaç katman bulunur. Doğru kenet çatı detayları, bu katmanların sıralamasının ve her birinin işlevinin teknik çizimde net biçimde tarif edilmesiyle başlar.
Taşıyıcıdan kaplamaya doğru katman sırası şu şekildedir:
- Taşıyıcı yüzey: Ahşap mertek üzeri OSB/kontrplak kaplama veya çelik konstrüksiyon üzeri trapez sac.
- Buhar kesici membran: İç mekândan gelen nemin yalıtım katmanına ulaşmasını engeller (ısıtılan hacimlerde zorunludur).
- Isı yalıtımı: Taş yünü veya poliüretan esaslı, çatı kullanım amacına göre kalınlığı belirlenen katman.
- Nefes alabilen su yalıtım membranı: Dışarıdan suyu içeri almaz, içeriden gelen buharın dışarı atılmasına izin verir.
- Kontratlata ve havalandırma boşluğu: Panel altında hava sirkülasyonu sağlayarak yoğuşmayı önler.
- Klips sırası: Panellerin taşıyıcı yüzeye sabitlendiği, görünmeyen bağlantı elemanları.
- Kenet metal panel: Sistemin görünen ve su sızdırmazlığını sağlayan son katmanı.
Kenet çatıda su sızdırmazlığını sağlayan tek unsur metal panel değildir; havalandırma boşluğunun ve membran sıralamasının doğru kurgulanması, yoğuşma kaynaklı hasarların önüne geçen asıl mekanizmadır.

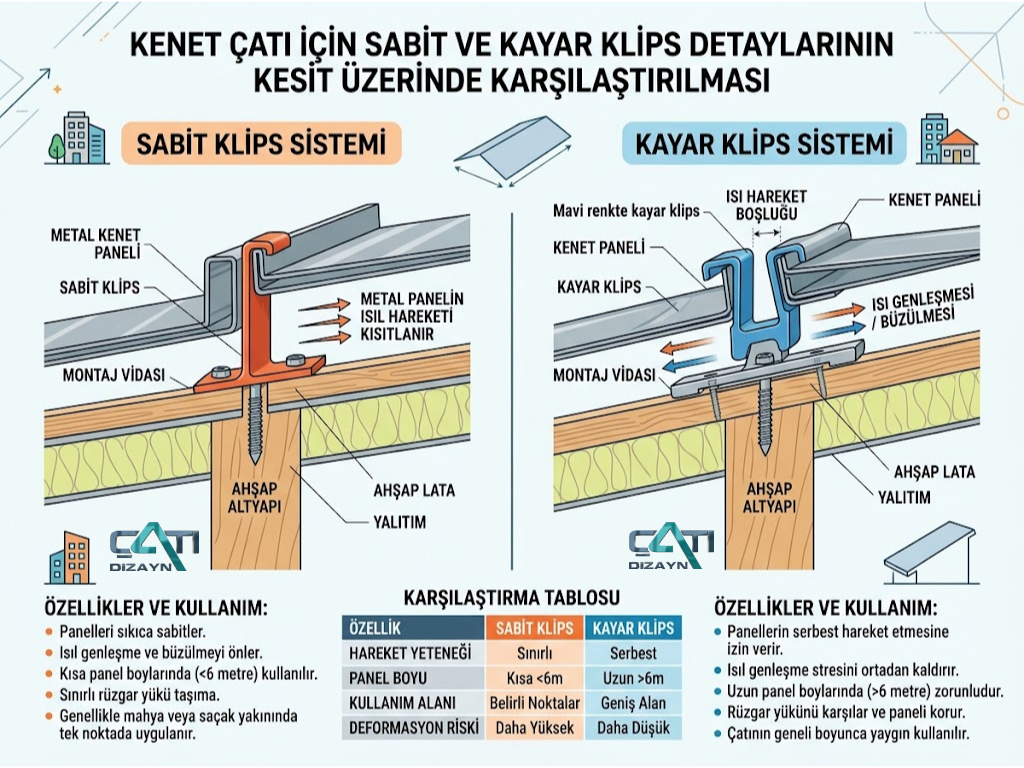

Sabit Klips ve Kayar Klips Karşılaştırması
Klips seçimi, panelin ısıl genleşme hareketini karşılayacak şekilde yapılmalıdır. Yanlış klips tercihi, uzun panel hatlarında dalgalanma veya kenet açılmasına yol açabilir.
| Özellik | Sabit Klips | Kayar Klips |
|---|---|---|
| Genleşme Payı | Sınırlı | Panel boyunca serbest hareket |
| Kullanım Alanı | Kısa panel hatları (mahya, sabitleme noktası) | Uzun panel hatları (6 m ve üzeri) |
| Termal Gerilim Riski | Yüksek (uzun hatlarda) | Düşük |
| Montaj Karmaşıklığı | Düşük | Orta |
| Tipik Konum | Panelin sabit ucu (genellikle mahya) | Panelin serbest ucu (saçak yönü) |
Genel kural olarak her panelin bir ucu sabit klipsle tutulur, diğer ucu boyunca kayar klipsler kullanılır. Böylece panel, mahyadan saçağa doğru serbestçe genleşip büzülebilir; bu detay teknik çizimde panel yönüyle birlikte mutlaka belirtilmelidir.
Tek Kilitli ve Çift Kilitli Kenet Profili Farkı
Kenet birleşim tipi, çatının eğim açısına ve maruz kalacağı yağış yüküne göre seçilir. Profil yüksekliği de (25 mm, 38 mm, 65 mm gibi) bu kararla birlikte belirlenir.
| Kriter | Tek Kilitli Kenet (Snap-Lock) | Çift Kilitli Kenet (Double-Lock) |
|---|---|---|
| Minimum Eğim | Yaklaşık 3° ve üzeri | 1°’ye kadar düşük eğimler |
| Montaj Yöntemi | Elle bastırılarak geçme | Elektrikli kenetleme makinesiyle çift kıvırma |
| Su Sızdırmazlık | Yüksek | Çok Yüksek |
| Uygulama Hızı | Daha hızlı | Daha yavaş, ekipman bağımlı |
| Tercih Edildiği Proje | Standart eğimli villa çatıları | Düşük eğimli, riskli su birikimi olan çatılar |
Eğimi 3°’nin altında olan projelerde çift kilitli kenet profili tercih edilmelidir; aksi durumda birikme riski taşıyan yüzeylerde tek kilitli profil zamanla sızıntıya açık hale gelebilir. Profil yüksekliği ise rüzgar yükü hesabına göre statik projede ayrıca belirtilmelidir.
Kenet Çatı Detaylarında Kritik Birleşim Noktaları
Kenet çatının başarısı büyük ölçüde düz yüzeydeki panel döşemesinden değil, birleşim noktalarındaki kenet çatı detaylarından kaynaklanır. Uluslararası çatı kaplama kaynakları da bu birleşim noktalarının tasarım aşamasında ayrı ayrı çözülmesi gerektiğini vurgular. Teknik çizimde aşağıdaki noktaların kesit ölçeğinde ayrıca işlenmesi gerekir.
- Mahya detayı: Karşılıklı panellerin birleştiği noktada havalandırmayı kesmeyen, ancak suyu içeri almayan mahya parçası.
- Saçak detayı: Panelin damlalık ile birleşimi ve yağmur oluğuna aktarım açısı.
- Dere detayı: İki çatı yüzeyinin kesiştiği, su yükünün en yoğun olduğu bölge; genellikle açık dere sacı ile desteklenir.
- Duvar ve baca geçişleri: Panel ile düşey yüzey arasındaki birleşimde ek flanş ve sızdırmazlık bandı gerektiren noktalar.
- Çatı penceresi ve kırınım noktaları: Panel hattının kesintiye uğradığı her nokta, ayrı bir su yönlendirme detayı ister.
Kenet çatı arızalarının büyük bölümü düz panel yüzeyinde değil, mahya, dere ve duvar geçişi gibi birleşim noktalarında ortaya çıkar; bu nedenle teknik çizimde bu detaylara düz yüzeyden daha fazla özen gösterilmelidir.
Uygulama Aşamaları: Adım Adım Montaj Süreci
Kenet çatı montajı, katmanların doğru sırayla ve teknik çizime uygun biçimde uygulanmasını gerektiren, hataya toleransı düşük bir süreçtir. Kenet çatı detaylarının sahada uygulanabilir hâle gelmesi, bu adımların eksiksiz ve sırasıyla takip edilmesine bağlıdır.
- Taşıyıcı yüzeyin kontrolü: Düzlük, sağlamlık ve nem durumu kontrol edilir.
- Membran döşemesi: Buhar kesici ve su yalıtım membranları, üretici bindirme mesafelerine uygun şekilde serilir.
- Kontratlata montajı: Havalandırma boşluğunu oluşturacak latalar mertek yönüne dik veya paralel sabitlenir.
- Klips yerleşim planının uygulanması: Sabit ve kayar klipsler, teknik çizimdeki aks noktalarına göre çakılır.
- Panel döşeme ve kenetleme: Paneller sıra sıra yerleştirilir, tek kilitli veya çift kilitli sisteme göre elle ya da makineyle kenetlenir.
- Detay parçalarının montajı: Mahya, dere, saçak ve geçiş flanşları uygulanır.
- Kalite kontrol: Kenet sıkılığı, klips aralıkları ve detay noktaları görsel ve gerektiğinde su testiyle denetlenir.
Sık Yapılan Uygulama Hataları
Kenet çatı uygulamalarında tekrar eden hatalar, çoğu zaman malzemeden değil teknik çizimin sahada eksik uygulanmasından kaynaklanır. Başka bir deyişle sorun malzemede değil, kenet çatı detaylarının sahada göz ardı edilmesindedir.
- Tüm klipslerin sabit tip olarak monte edilmesi ve genleşme payının bırakılmaması.
- Havalandırma boşluğunun daraltılması veya tamamen atlanması.
- Düşük eğimli yüzeylerde tek kilitli profilin tercih edilmesi.
- Dere ve duvar geçişlerinde standart flanş yerine improvize sızdırmazlık çözümleri kullanılması.
- Panel yönünün hakim rüzgar ve yağış yönü dikkate alınmadan belirlenmesi.
Kenet Çatı Detayları İçin Teknik Çizim Öncesi Kontrol Listesi
Bir kenet çatı projesinin teknik çizimine geçmeden önce aşağıdaki noktaların netleştirilmesi, sahada revizyon ihtiyacını azaltır. Kenet çatı detaylarını üretici bazlı teknik spesifikasyonlarla karşılaştırmak, sistemin projeye uygunluğunu netleştirmenin en güvenilir yoludur.
- Çatı eğimini ölçün: 3° altı ve üstü için farklı kenet profili gerekir.
- Panel uzunluğunu belirleyin: 6 metre üzeri hatlarda kayar klips oranı artırılmalıdır.
- Havalandırma ihtiyacını hesaplayın: Kullanılan yalıtım kalınlığına göre boşluk mesafesi değişir.
- Tüm geçiş noktalarını listeleyin: Baca, çatı penceresi, güneş paneli montaj ayağı gibi kırınımlar ayrı detay gerektirir.
- Malzeme ve klips uyumunu teyit edin: Farklı metal türleri arasında galvanik korozyon riskine karşı ayırıcı katman planlayın.
- Üretici montaj kılavuzunu referans alın: Klips aralığı ve bindirme payları sistemden sisteme değişir.
Sıkça Sorulan Sorular
Kenet çatı detayları neden bu kadar önemlidir?
Kenet çatı, görünür vida içermediği için sızdırmazlığını tamamen detay çözümlerine borçludur. Katman sıralaması, klips yerleşimi ve birleşim noktaları önceden net biçimde çizilmezse, sahada alınan kararlar sistemin ömrünü kısaltabilir.
Sabit klips mi kayar klips mi kullanılmalı?
İkisi birlikte kullanılır. Panelin bir ucu sabit klipsle, ısıl genleşmeye izin verecek diğer ucu ise kayar klipslerle sabitlenir. Yalnızca sabit klips kullanmak, özellikle uzun panellerde dalgalanma ve kenet açılmasına yol açabilir.
Kenet yüksekliği (25 mm, 38 mm, 65 mm) neye göre seçilir?
Kenet yüksekliği; çatı eğimine, rüzgar yüküne ve panel genişliğine göre belirlenir. Düşük eğimli ve yüksek rüzgar yüküne maruz kalan çatılarda daha yüksek profiller tercih edilir, çünkü bu profiller su tutma ve sabitleme kapasitesini artırır.
Havalandırma boşluğu olmadan kenet çatı yapılabilir mi?
Teknik olarak mümkün olsa da önerilmez. Havalandırma boşluğunun olmaması, panel altında yoğuşan nemin tahliye edilememesine ve zamanla taşıyıcı yüzeyde çürüme veya korozyona yol açmasına neden olabilir.
